轧机工况在线监测系统

一、 产品简介

主要功能：

1、在线监视、掌握工况

在线监测轧机的扭矩、轧制力、电机电流、转速给定、轧制速度、轧制温度和轧辊辊缝等，以掌握轧机的运行状况。

2、安全生产、提高产量

在保证轧机安全生产的前提下，最大限度发挥轧机的潜力，提高产量和效益。

3、设定门槛、指导操作

轧机扭矩、轧制力和电机电流超过门槛值时，发出声光报警，提醒和指导操作工安全操作轧机。

4、故障追踪、责任裁判

带有故障追踪功能。当轧机出现故障时，可对事故前后的轧制工况动态参数进行回放，快速分析产生故障的原因及责任。

二、 技术特点

轧机工况在线监测系统是集计算机技术、传感技术、遥测技术、仪器仪表和轧机力学行为为一体的综合技术。由信号采集显示系统、信号频谱分析系统和数据统计分析及历史库等组成。

该系统由工业控制机柜、工控机、信号接口箱、模拟采集卡、数字采集卡、隔离放大器、信号调理器、信号接口箱、遥测发射机、遥测接收机、前置放大器、遥测仪、感应电源主机、传感器、大屏数显及报警装置等构成，如图所示。被测信号通过传感器和仪器仪表进行变换后，送至工控机内的采集卡，由工控机进行信号采集、显示、处理和存储。

扭矩在线监测部分是采用遥测技术来实现的。将应变全桥传感器用专用焊机焊接在被测轴的表面上，当轴受到扭矩作用后，应变全桥传感器输出与扭矩大小成正比的电信号。经过信号放大、调制等处理后以电磁波的方式从天线向外发射出去。经接收天线收到后送入前置放大器进行放大，再通过遥测仪解调及功放等处理后还原出与扭矩信号成比例的电信号，供监测工控计算机进行数据采集、显示、处理和存储。在信号调制解调的过程中，采取了相应的技术手段，保证了信号转换过程中的精度和抗干扰能力。旋转部分的各功能块（放大器、调制器、稳压电源、感应电源次级线圈和发射天线）都是固定在被测轴上，并与轴一起旋转。轴上所需稳压电源由感应电源主机送出的高频大功率信号经装在被测轴上的旋转线圈和地面固定的静止线圈之间的耦合而获得。

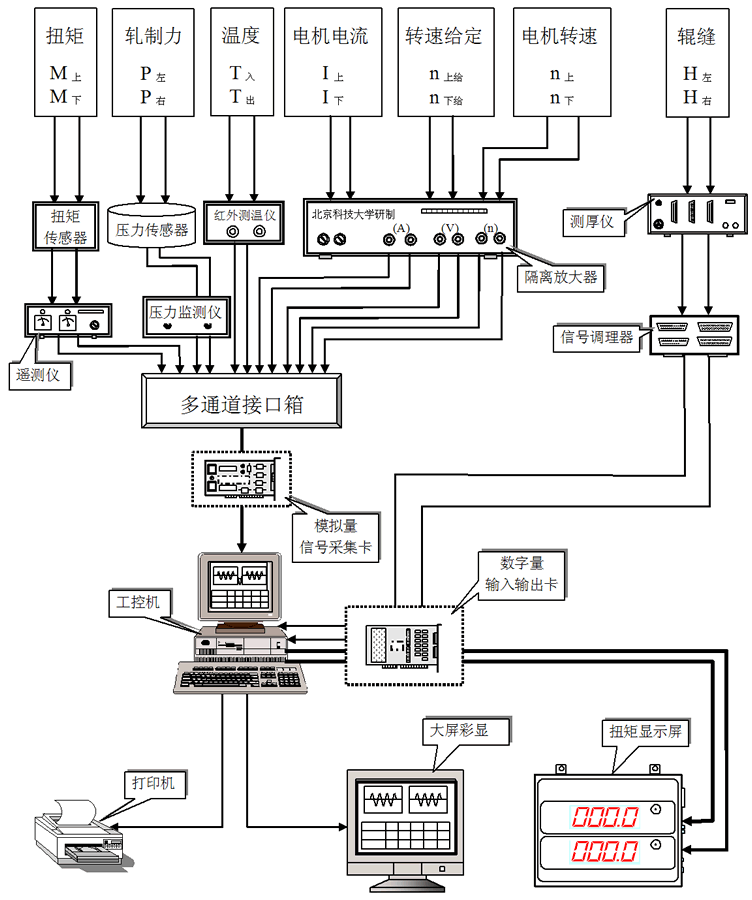

轧机工况在线监测系统硬件构成

监测软件在Windows环境下运行，带有图形化、汉字化的用户界面和菜单，可进行键盘操作和鼠标点选，适合非计算机专业的轧机操作人员使用。其主要功能有：信号在线采集、显示轧机负荷柱形图、在线显示轧制工况表、在线显示被测信号的时域波形图，可进行时域和频谱等分析。数据库及历史库包括：被测信号超载或报警记录、数据输出月报表、周报表、日报表和班报表，可查阅报警参数，根据需要可随时打印输出等。

三、 鉴定获奖

四、 应用领域

用于在线监测中厚板轧机和同类轧机。

中板轧机工况在线监测系统照片

五、 成功案例

轧机工况在线监测系统自1998年在济钢中厚粗轧机应用以来，已在全国数十架中厚板轧机上应用。
