一、产品简介

1、主要功能

遥测系统是一个非接触式感应供电的监测系统，除了可测量旋转轴的扭矩以外，还可测量转速、功率以及旋转方向。该系统主要包括两个部件：带有集成发射模块的旋转环和带有主控单元的静止电源静止环。遥测系统特性如下：

同时传送四种数字信号：扭矩、转速、功率和转向
用户可调整扭矩及功率的量程
数字电路设计消除了干扰的影响
非接触感应供电和信号无线传输消除了磨损表面，延长了使用寿命
不需要改动被测轴结构和拆开设备安装
与被测轴一起旋转的电子器件完全密封
带有四档低通滤波器
有模拟标定功能
带有自诊断的故障指示灯
用户设置的偏移量和增益可永久存储
14位高分辨率

2、主要参数

1）发射模块

（1）传感器输入:全桥应变传感器350欧姆
（2）电桥输入:约4.0VDC
（3）传感器测量范围:±500με
（4）温度系数：
　　A、增益：≤0.005%FS/℃(50ppm/℃) ＋20°to+70℃
　　　　　　　≤0.010%FS/℃(100ppm/℃) －40°to+85℃
　　B、零点：≤0.005%FS/℃(50ppm/℃) ＋20°to+70℃
　　　　　　　≤0.010%FS/℃(100ppm/℃) －40°to+85℃
（5）非线性：≤0.05%FS
（6）传感器接线:4根导线
（7）尺寸和重量：
　　A、直径：38mm
　　B、厚度：19mm

2）旋转环

（1）材料：特制
（2）外径：取决于被测轴直径
（3）宽度：30mm
（4）重量：取决于旋转环直径

3、主控单元和电源静止环

1）输出信号

（1）扭矩: 4～20mA ,量程可调
（2）轴功率: 4～20mA , 量程可调
（3）转速（RPM）：脉冲指示，5mA或19mA
（4）转向:二进制显示, 5mA或19mA

2）输入电压：220VAC

3）输出接线：由端子引出

4）主控单元的尺寸和重量:

（1）尺寸:150mm×150mm×100mm
（2）重量：2.72kg

5）电源静止环尺寸和重量：

（1）内径:与旋转环外径配套
（2）宽度:30mm
（3）重量:取决于被测轴的尺寸

4、系统参数

1）分辨率:14位（满刻度＝16384个点）
2）扭矩和功率的频率响应：可选1000 Hz、12Hz、1.5Hz或0.1Hz
3）延迟:典型值1ms(在频率为1000Hz的设定下)
4）采样速率：4800Hz
5）工作温度: -40～+85℃

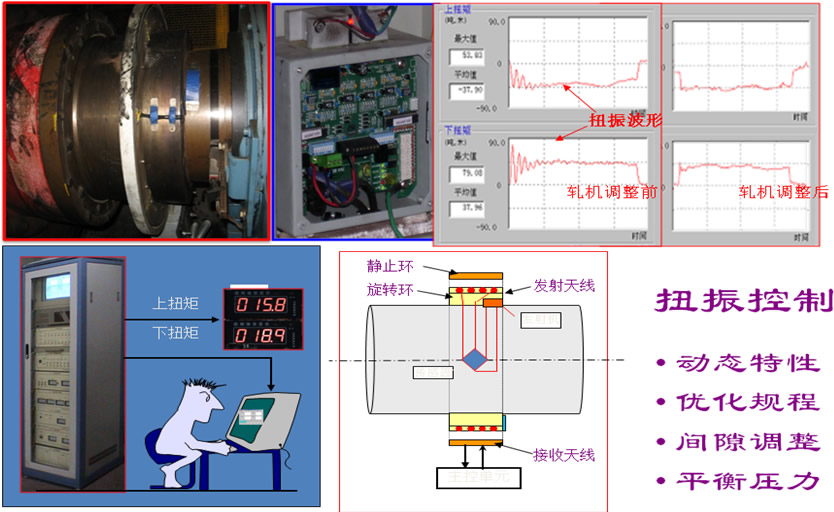

扭振遥测系统在轧机主传动系统应用示意图

二、技术特点

采用高频感应电源供电技术，成功解决了监测轴上在线长期供电的难题，使轴上发射机和传感器获得了所需要的工作电源。
利用调制、解调和抗干扰技术，实现了被监测轴扭矩信号的无线传输。

三、鉴定获奖

2004年获江苏省科技进步三等奖。

四、应用领域

旋转轴的扭矩、功率在线监测
中板轧机主传动扭矩放大系数监测
船舶发动机传动扭矩与输出功率监测

五、成功案例

1998年12月第一套中板轧机主传动扭矩放大系数监测系统在济南钢铁股份有限公司中厚板粗轧机上应用以来,在全国已推广上百套。
