连轧机振动在线监测及振动预警系统

随着连轧机的装备水平越来越高、产量和薄规格产品的增加，轧机开始频繁出现越来越大的振动现象并伴随噪声，导致轧辊和带钢产生振痕，不仅威胁设备安全生产，也严重影响了产品表面质量，为了提高产品质量保证设备安全稳定运行，需要在线监测轧机振动状态，为维护、检修及抑制振动提供依据。

1．在线监测目的

1）确定轧制过程轧机动力学特性及响应
2）提取轧机振动时所呈现出的特征频率
3）出现异常振动信号发出及时报警信号
4）为信号分析及理论研究提供科学数据

2．主要监测参数

1）主传动遥测扭振
2）牌坊三维加速度
3）主传动电机电流
4）主传动电机转速
5）减速机三维振动
6）齿轮座三维振动
7）辊系振动加速度
8）机电液耦合振动

3．主要监测设备

1）扭振遥测装置

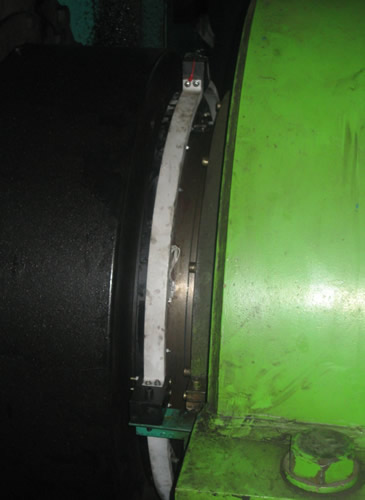

扭振遥测装置（图1）由焊接式扭振传感器、发射机、接收机、主控单元和旋转高频感应装置和感应电源主机等组成。它将主传动扭振信号以遥测的方式最终传输给工控机进行采集显示存储和分析。

2）振动遥测系统

该系统由传感器、工控机、采集卡、隔离放大器、遥测接收机、信号调理器、信号接口箱和数据采集软件包等构成（图2和图3）。

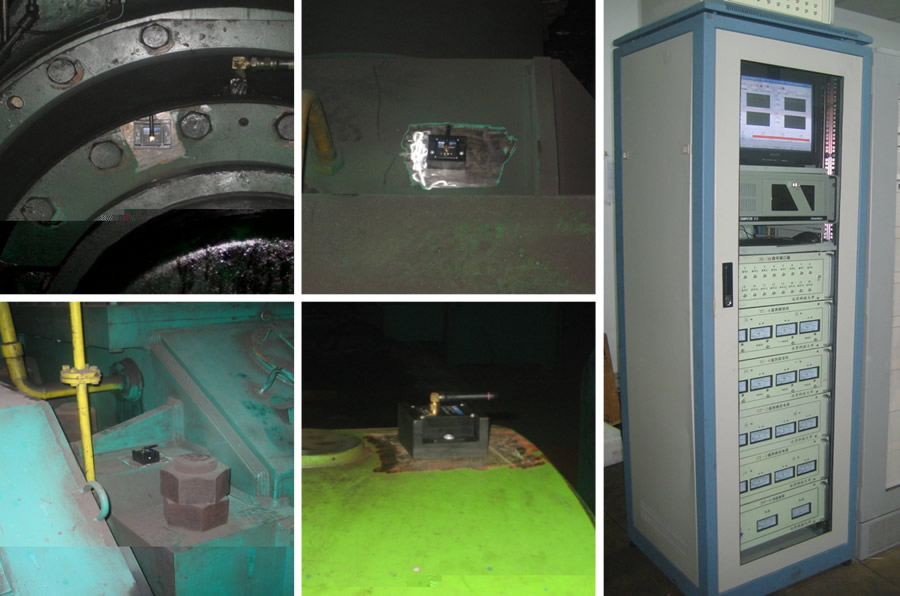

图2 测点和振动遥测传感器及遥测机柜

3）软件主要功能

（1）数据采集显示
（2）信号时域分析
（3）信号频谱分析
（4）振动趋势分析
（5）振动能量分析
（6）超限信号报警
